Sterownik i lokalny adapter HTTP dla dwukanałowego modułu DFRobot DFR1184 Gravity 0–10 V, podłączonego bezpośrednio do UART Raspberry Pi 3.

Docelowy stos wejść OqlOS używa dwóch niezależnych transportów:

Wejście OqlOS	Źródło	Transport	Zakres nominalny
`ai01`	MCP2221A G1	USB HID	0–3,3 V
`ai02`	DFR1184 AIN1	RPi3 UART	0–10 V
`ai03`	DFR1184 AIN2	RPi3 UART	0–10 V

Projekt zapewnia:

oficjalny protokół UART DFR1184: test AT, zapis rejestru przez 0xCC i odczyt przez 0xBB;
komunikację /dev/serial0, 9600 8N1;
uśrednianie pomiarów i wyniki w jednostkach surowych, mV oraz V;
JSON CLI, samodzielne API DFR1184 oraz wspólne API ai01–ai03;
testowalny backend bez wymagania fizycznego sprzętu w testach jednostkowych.

Instalacja na Raspberry Pi 3

cd ~/github/oqlos/usb-adc-dfr1184
python3 -m venv .venv
.venv/bin/pip install -e '.[api,dev]'

Użytkownik usługi musi mieć dostęp do UART, zwykle przez grupę dialout. Konsolę systemową na porcie szeregowym należy wyłączyć, a UART włączyć w raspi-config. Dokładna procedura jest w docs/HARDWARE.md.

Podłączenie

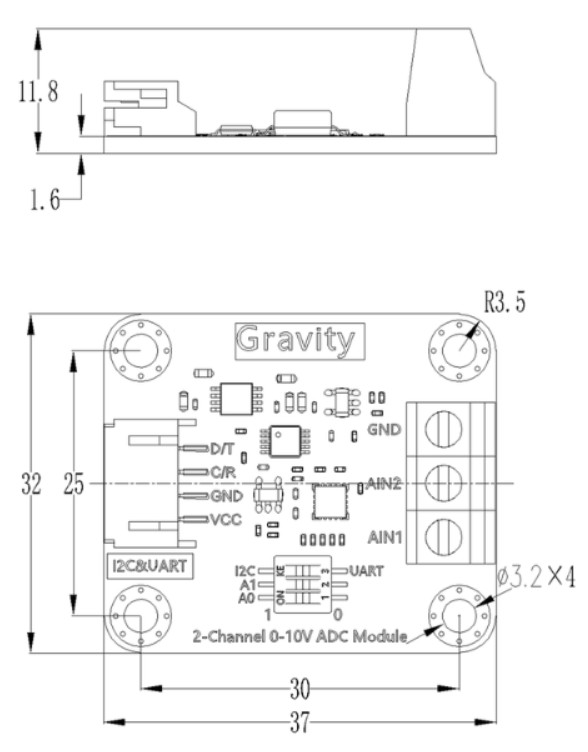

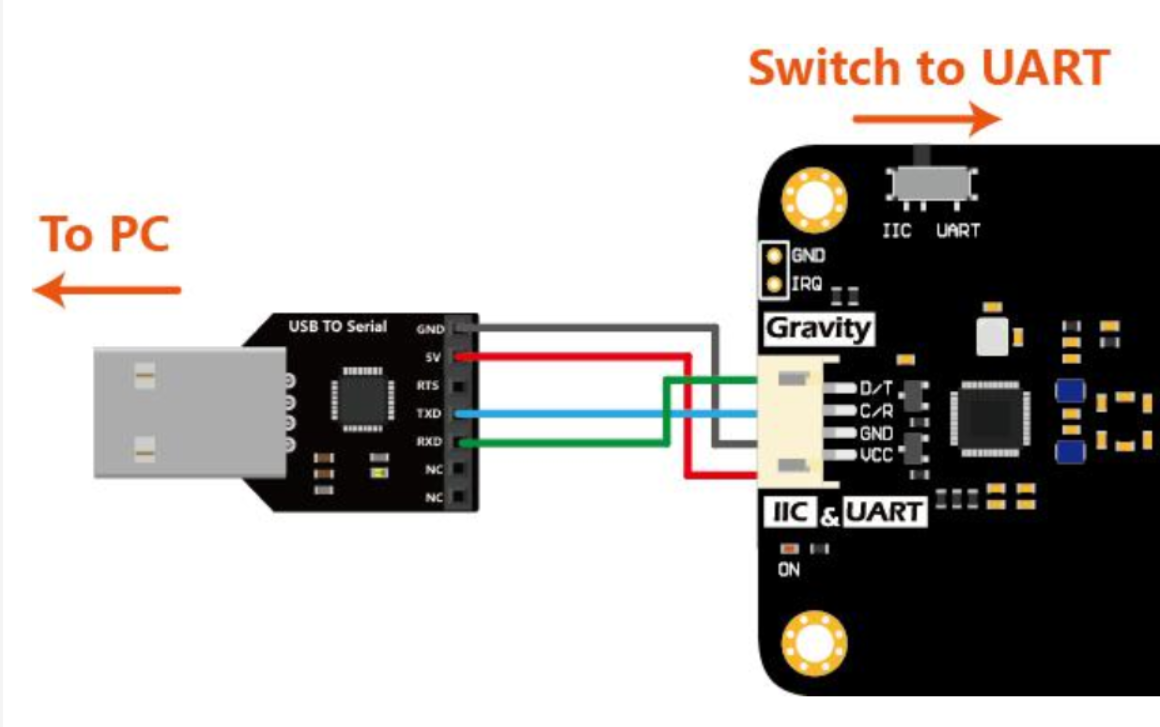

Przełącz DFR1184 do trybu UART przy wyłączonym zasilaniu.

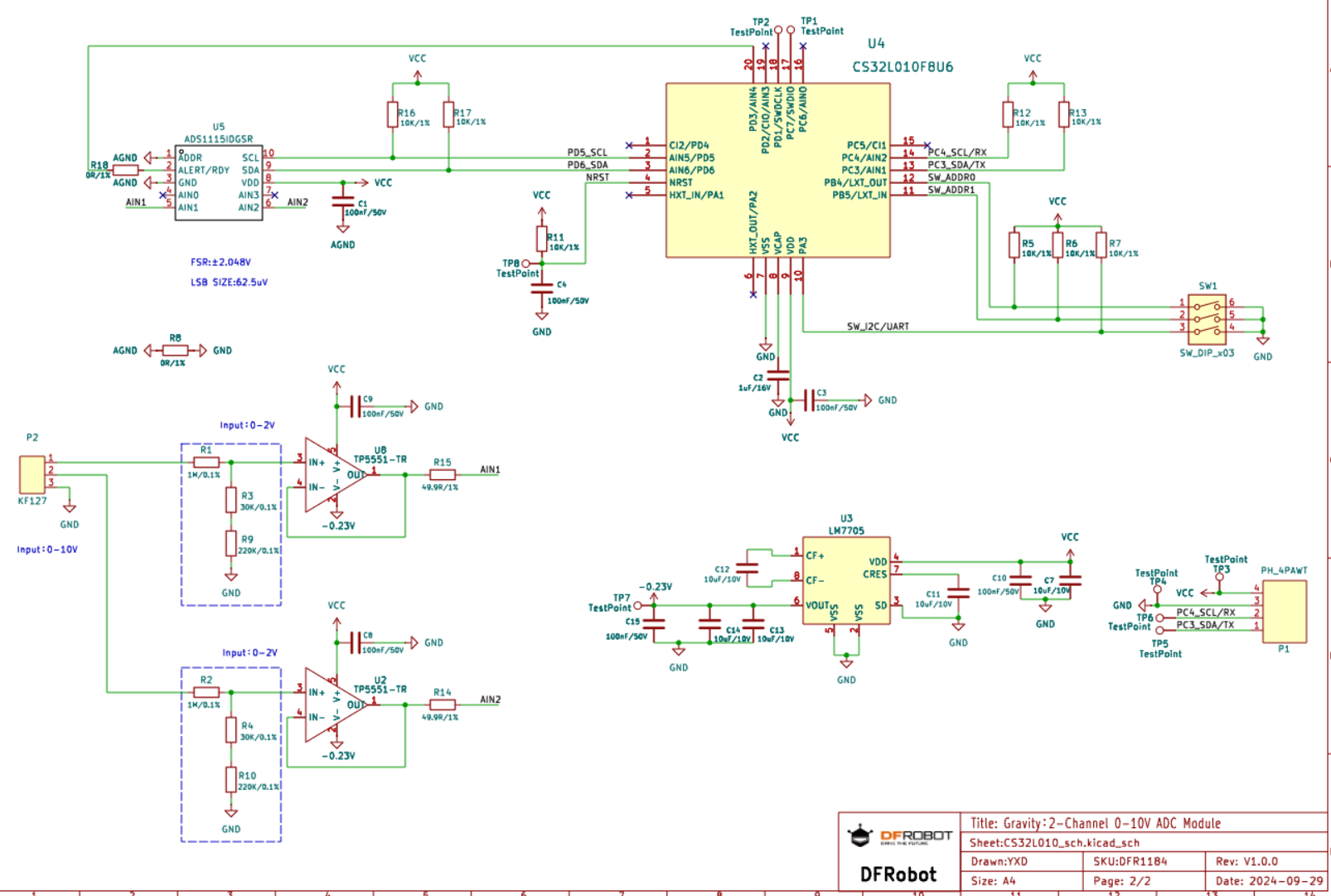

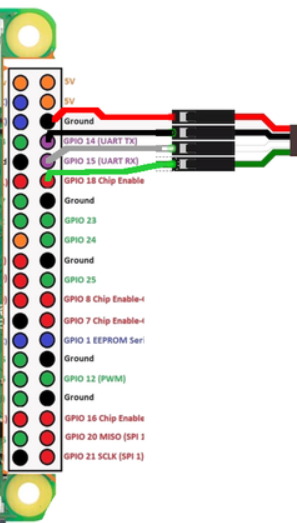

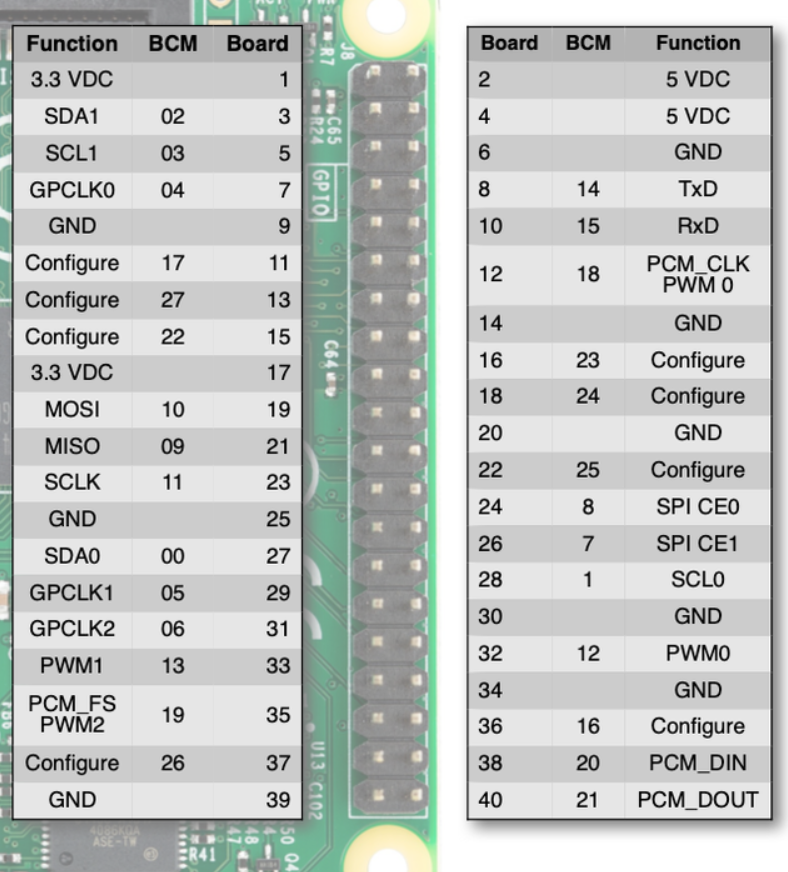

Raspberry Pi 3	Pin	DFR1184
3V3	1	VCC
GND	6	GND
GPIO14 / TXD	8	C/R / RXD
GPIO15 / RXD	10	D/T / TXD

TX i RX są skrzyżowane. Zasilanie 3,3 V utrzymuje poziomy UART bezpieczne dla GPIO Raspberry Pi; wejścia Pi nie tolerują logiki 5 V.

CLI

usb-adc-dfr1184 health
usb-adc-dfr1184 info
usb-adc-dfr1184 adc 1 --samples 16 --sample-delay 0.01
usb-adc-dfr1184 adc-all --samples 8
usb-adc-dfr1184 --serial-port /dev/serial0 adc 2

Samodzielne API DFR1184

usb-adc-dfr1184-api
curl http://127.0.0.1:8213/health
curl 'http://127.0.0.1:8213/api/v1/adc/1?samples=16'

Zmienne środowiskowe:

DFR1184_SERIAL_PORT — domyślnie /dev/serial0;
DFR1184_BAUDRATE — wymagane 9600;
DFR1184_UART_TIMEOUT — domyślnie 1.0 s;
DFR1184_API_HOST i DFR1184_API_PORT — domyślnie 127.0.0.1:8213.

Wspólne API ai01–ai03

W produkcji oba lokalne pakiety mogą działać w jednej usłudze:

.venv/bin/pip install -e ../usb-adc-mcp2221
usb-adc-stack-api
curl http://127.0.0.1:8214/api/v1/adc

Wspólna usługa mapuje ai01 na USB MCP2221A oraz ai02–ai03 na UART DFR1184. Szczegóły zawiera docs/OQLOS_INTEGRATION.md. Nie uruchamiaj jednocześnie wspólnej i samodzielnych usług na tych samych fizycznych urządzeniach.

Gotowa jednostka użytkownika systemd dla BoardNet znajduje się w deploy/systemd/usb-adc-stack.service.

Ograniczenia

0,01 mV jest jednostką raportowania protokołu, nie fizyczną rozdzielczością. Producent podaje około 0,3125 mV dla 15 bitów.
DFR1184 mierzy napięcie stałe 0–10 V i nie jest wejściem 4–20 mA.
Moduł nie zapewnia separacji galwanicznej od Raspberry Pi.
Nie wolno podawać logiki 5 V na wejście UART Raspberry Pi.

Źródła

Testy

.venv/bin/pytest
.venv/bin/ruff check .
.venv/bin/mypy src/usb_adc_dfr1184
