Raspberry Pi 3 uruchamia usługę i komunikuje się z DFR1184 przez sprzętowy UART
/dev/serial0.

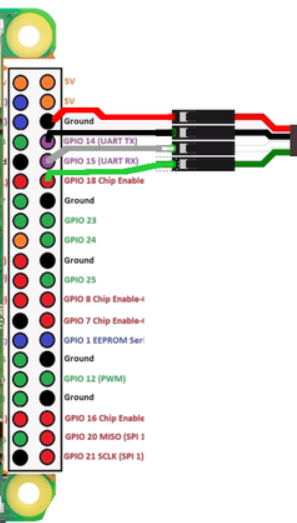

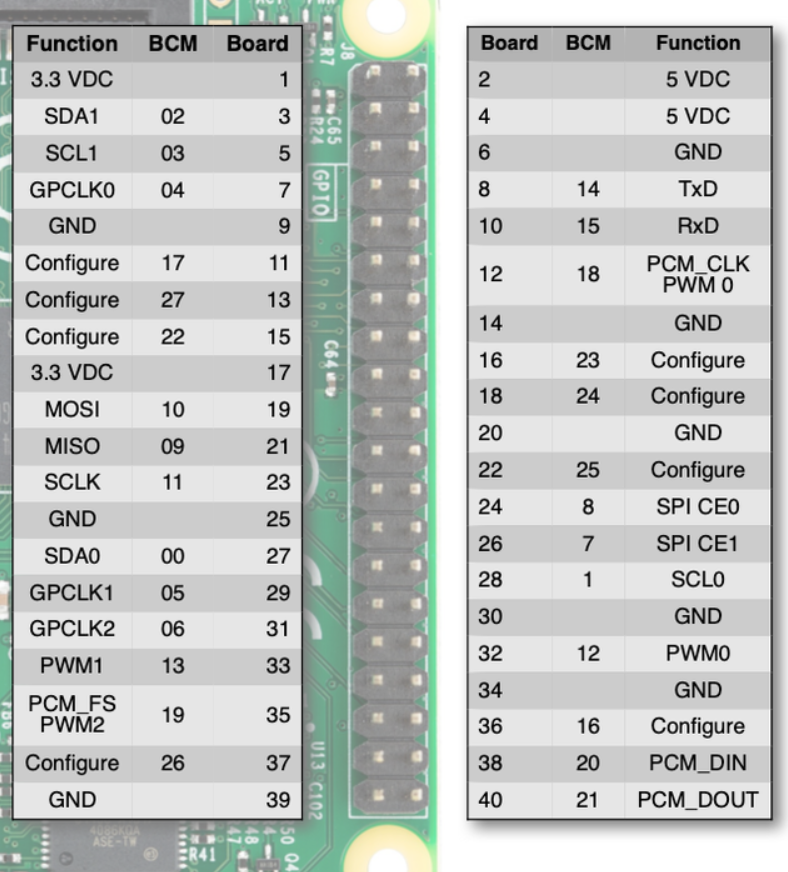

| Pin fizyczny | BCM | Funkcja | Połączenie DFR1184 |
|---|---|---|---|
| 1 | — | 3,3 V | VCC |
| 6 | — | GND | GND |
| 8 | 14 | TXD | C/R / RXD |
| 10 | 15 | RXD | D/T / TXD |
Wejście GPIO15/RXD Raspberry Pi nie toleruje logiki 5 V. W tym projekcie DFR1184 jest zasilany z 3,3 V, aby utrzymać bezpieczny poziom UART.
